Oil Filter

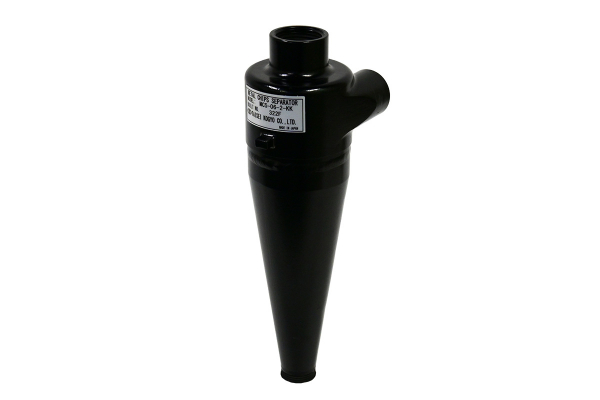

MCS

MCS
種別

サイクロンフィルタ
用途

工作機械のクーラント回路に設置します。
特徴

・低い圧力損失、高いろ過精度を実現

・特殊表面処理による高い耐久性

・エレメントが不要なため、メンテナンスコスト削減に貢献

・スラッジはスラッジタンク（オプション）で回収可能

ダウンロードリンク

仕様

項目 標準仕様 対応可能仕様・オプション等
使用流体 水溶性クーラント液、等
最高使用圧力 1.0ＭPa スラッジタンク付きの場合：0.4MPa
使用温度範囲 0～60℃
使用粘度範囲 ～2.5mm2/s
使用流量範囲 MCS-06-1: 30~50L/min
MCS-06-2: 30~60L/min
MCS-06-2L:20~40L/min
MCS-08-K/V: 60~120L/min
MCS-12-K/V: 120~200L/min		 スラッジタンク付の場合
MCS-08-S150/S200: 60~110L/min
MCS-12-S150/S200: 120~170L/min
ドレンバルブ 無し オプションとして装着可
スラジタンク 無し オプションとして装着可（ドレンバルブとのセット）
ブラケット オプション設定あり（MCS-06のみ）

型式

シールの材種類

記号 シール材の種類※1
無 NBR
F FKM

MCS

口径｜サイズ

記号 口径
06 IN:Rc3/4
OUT:Rc1
ドレン:R3/4

記号 口径 使用流量範囲※2
08 IN:Rc1 60～120L/min
OUT:Rc1
ドレン:R1
12 IN:Rc1 1/2 120～200L/min
OUT:Rc1 1/2
ドレン:R1 1/2

サイズ

記号 使用流量範囲
1 30～50L/min
2 30～60L/min
2L 20～40L/min
MCS-06のみ

装備品(1)

記号 ドレンタイプ
K 無し
V ドレンバルブ付
S スラッジタンク（420㎤）、ドレンバルブ付
MCS-06
記号 ドレンタイプ
K 無し
V ドレンバルブ付
S150 スラッジタンク（1050㎤）、ドレンバルブ付
S200 スラッジタンク（1400㎤）、ドレンバルブ付
MCS-08, 12

装備品(2)

記号 ブラケット
K ブラケット無
B

ブラケット付
MCS-06のみ

※1 スラッジタンク付のみ選択可

※2 スラッジタンク付の流量は上表参照



－使用上の注意事項－

・凍結状態では使用できません。

・ポンプ起動時や停止時など、流量変動が生じている場合、ろ過効率が低下するためご注意ください。

・塩素を含むクーラント、溶剤を含む流体には、スラッジタンクのシール材及びアクリルパイプが適合しない場合があります。

型式表示例1：MCS-06-2-VB　ドレンバルブ、ブラケット付き

型式表示例2：MCS-12-S200 　ドレンバルブ＋スラッジタンク付き
