Oil Filter

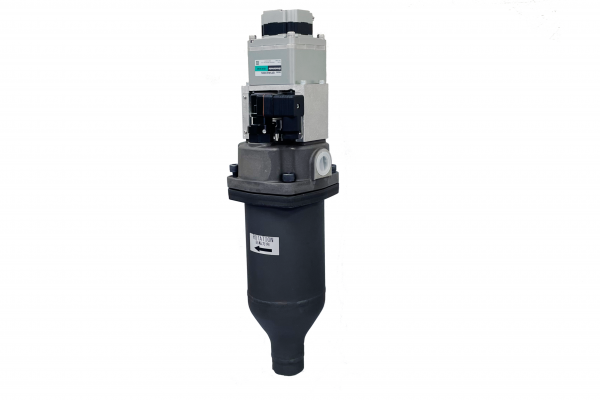

ADF

ADF
種別

ラインフィルタ
用途

工作機械のクーラント回路に設置します。

ゴミの重量やクーラントの流量に左右されずゴミを捕集します。
特徴

・システム構築により、メンテナンスフリー化を可能

・エレメントをモータで回転させることで自動洗浄を実現

・表面ろ過方式により確実で安定した捕集性能

ダウンロードリンク

仕様

項目 標準仕様 対応可能仕様・オプション等
対応流体 鉱物油系
水グリコール系作動油
水溶性切削液
最高使用圧力 3.5MPa 3.0MPa(ドレンバルブ選択時)
取り合い Rcねじ込み式
使用温度 -10℃～90℃
モータドライバ 無し 1φ 100V~200V
1φ/ 3φ 200V~240V
ドレンバルブ 無し AC 100V 50/ 60Hz, AC 110V 60Hz
AC 200V 50/ 60Hz, AC 220V 60Hz
DC 24V
インジケータ 無し 目視式
電気設定式
電気接点式(微少負荷用)

型式

流体の種類

記号 流体の種類
無 鉱物油
G 水グリコール系作動油
M 水溶性切削液

ADF

口径

記号 口径
06 Rc3/4
08 Rc1

ろ過精度

記号 ろ過精度
三角線
20UT 20μm
30UT 30μm
40UT 40μm
50UT 50μm
100UT 100μm

モータドライバ

記号 モータドライバ
0 無し
1 単相100V～120V
2 単相200V～240V

三相200～240V

装備品(1)(2)

(1) ドレンバルブ
0 閉止プラグ
D1 AC100V 50/60Hz
AC110V 60Hz
D2 AC200V 50/60Hz
AC220V 60Hz
D3 DC24V
(2) インジケータ
無 閉止プラグ

I

目視式
E 電気接点式
D

電気接点式

(微少負荷用)

P

流体の種類※1

記号 流体の種類
無 鉱物油
G 水グリコール系作動油
M 水溶性切削液

ADF

口径

記号 口径
06A Rc3/4
08A Rc1

ろ過精度

記号 ろ過精度
三角線
20UT 20μm
30UT 30μm
40UT 40μm
50UT 50μm
100UT 100μm

セット

記号 シール材セット
SP エレメント交換用
SA オーバーホール用

流体の種類

記号 流体の種類
無 鉱物油
G 水グリコール系作動油
M 水溶性切削液

ADF

口径

記号 口径
06A Rc3/4
08A Rc1

※オプションでドレンバルブを選択した場合、最高使用圧力は3.0MPa、使用温度はMAX60℃までになります。

※樹脂や接着剤のような柔らかいワークには適さない場合がございます。

フィルタ　　型式表示例：M-ADF-08-50UT-2-D3E

エレメント　型式表示例：P-M-ADF-08-50UT

シール材　　型式表示例：SP-M-ADF-08



■エレメントの型式表示について

エレメントの型式には以下の2通りの表示が存在しますが、同一製品を表します。

「個別呼称」・・・図面、銘版に記載

　　型式表示例：P-M-ADF-08-50UT

「共通呼称」・・・伝票類、荷札に記載

　　型式表示例：P-M-ADF-06,08-50UT
