Oil Filter

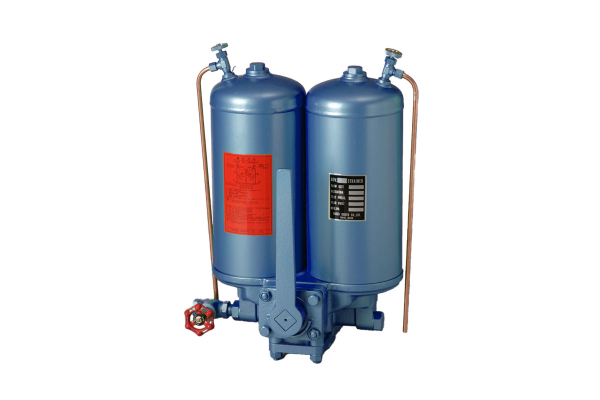

BCV

軽量コンパクトな切替式フィルタ

BCV
種別

切替式フィルタ
用途

連続運転のラインに最適
特徴

・ろ過、閉止の切り換えは簡単なハンドル操作のみ

・油出入口は下向きが標準。直進タイプのオイルパンをオプション設定

ダウンロードリンク

仕様

項目 標準仕様 対応可能仕様・オプション等
対応流体 一般鉱物油 他の流体はお問い合わせください。
最高使用圧力 0～0.6MPa -
インジケータ - -
リリーフ弁 - -
取り合い 溶接フランジ -

型式

BCV

接続口径

記号 口径
03 10A
04 15A
06 20A
08 25A
10 32A
12 40A
16 50A

オイルパン*1

記号 オイルパン
無 無
SO-R 付(右→左流れ*)
SO-L 付(左→右流れ*)

*ハンドルに向かって見た時のオイルパンの油流れ方向

ろ過精度

記号 ろ過精度
一般ろ紙
10U 10μm
20U*2 20μm
40U*2 40μm
金網(SUS)
5UW 5μm
10UW 10μm
20UW 20μm
40UW 40μm
50UW 50μm
200W 200メッシュ
150W 150メッシュ
100W 100メッシュ
60W 60メッシュ
ノッチワイヤ
50UK 50μm
200K 200メッシュ
150K 150メッシュ
100K 100メッシュ
60K 60メッシュ

P-BCV

口径

記号 口径
03 10A
04 15A
06 20A
08 25A
10 32A
12 40A
16 50A

ろ過精度

記号 ろ過精度
一般ろ紙
10U 10μm
20U*2 20μm
40U*2 40μm
金網(SUS)
5UW 5μm
10UW 10μm
20UW 20μm
40UW 40μm
50UW 50μm
200W 200メッシュ
150W 150メッシュ
100W 100メッシュ
60W 60メッシュ
ノッチワイヤ
50UK 50μm
200K 200メッシュ
150K 150メッシュ
100K 100メッシュ
60K 60メッシュ

シール材セット*3

記号 シール材セット
SP エレメント交換用
SA オーバーホール用

BCV

口径

記号 口径
03 10A
04 15A
06 20A
08 25A
10 32A
12 40A
16 50A

装備品

記号 オイルパン
無 無
SO 付

*1　口径03及び04用のオイルパンは生産終了品です。

*2　20U,40Uは水グリコール系作動油には使用できません。

*3　エレメント交換用のシール材セット(記号"SP")は、片側1筒分のみです。1台分には2セット必要です。

フィルタ　　型式表示例：BCV-12-10U

エレメント　型式表示例：P-BCV-12-10U

シール材　　型式表示例：SA-BCV-12



■エレメントの型式表示について

エレメントの型式には以下の2通りの表示が存在しますが、同一製品を表します。

「個別呼称」・・・図面、銘版に記載

　　型式表示例：P-BCV-12-10U

「共通呼称」・・・伝票類、荷札に記載

　　型式表示例：P-BCV,BDV-12,16-10U
