Oil Filter

GF

GF
種別

ラインフィルタ
用途

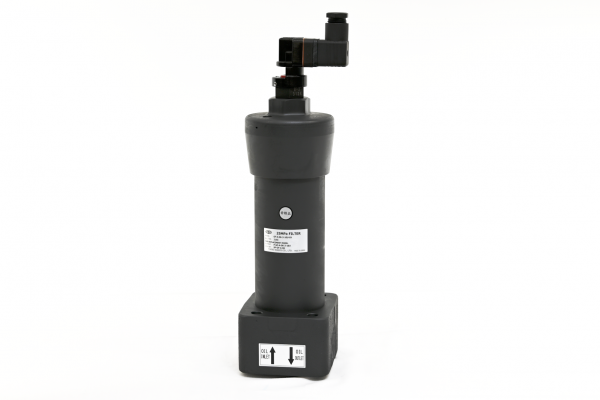

油圧用マニホールドブロック上に直接取り付けるタイプのラインフィルタです。
特徴

・横方向の突起物がないため、取り付け面積が小さい

・取付面規格 (JOHS121) :P-AH-08-2-A

・各口径につき、2種類のエレメント長さが選択可能

ダウンロードリンク

仕様

項目 標準仕様 対応可能仕様・オプション等
対応流体 一般鉱物油 リン酸エステル系作動油
水グリコール系作動油
最高使用圧力 0～25MPa -
インジケータ 無し 目視式
電気接点式
電気接点式(微少負荷用)選択可能
リリーフ弁 無し オプションとして装着可
取り合い マニホールド式 -
マグネット - -

型式

流体の種類※1

記号 流体の種類
無 一般鉱物油
F リン酸エステル系作動油
G 水グリコール系作動油

GF

A

口径

記号 口径
03(生産終了品) 10A相当
06 20A相当
08 25A相当

ケース長さ

ケース長さ
記号 2
3

ろ過精度※2

記号 ろ過精度
Cろ紙
3C 3μm
3CH 3μm (高耐圧)
8C 8μm
8CH 8μm (高耐圧)
25C 25μm
一般ろ紙
10U 10μm
20U※3 20μm
40U※3 40μm
金網(SUS)
5UW 5μm
10UW 10μm
20UW 20μm
40UW 40μm
50UW 50μm
200W 200メッシュ
150W 150メッシュ
100W 100メッシュ
60W 60メッシュ

装備品(1)(2)

(1) インジケータ
無 閉止プラグ
I 目視式
E 電気接点式
D 電気接点式（微少負荷）
(2) リリーフ弁 ※4
V 付
K 無

P

流体の種類※1

記号 流体の種類
無 一般鉱物油
F リン酸エステル系作動油
G 水グリコール系作動油

GF

A

口径

記号 口径
03 10A相当
06 20A相当
08 25A相当

ケース長さ

ケース長さ
記号 2
3

ろ過精度※2

記号 ろ過精度
Cろ紙
3C 3μm
3CH 3μm (高耐圧)
8C 8μm
8CH 8μm (高耐圧)
25C 25μm
一般ろ紙
10U 10μm
20U※3 20μm
40U※3 40μm
金網(SUS)
5UW 5μm
10UW 10μm
20UW 20μm
40UW 40μm
50UW 50μm
200W 200メッシュ
150W 150メッシュ
100W 100メッシュ
60W 60メッシュ

セット

記号 シール材セット
SP エレメント交換用
SA オーバーホール用

流体の種類※1

記号 流体の種類
無 一般鉱物油
F リン酸エステル系作動油
G 水グリコール系作動油

GF

A

口径

記号 口径
03 10A相当
06 20A相当
08 25A相当

エレメントの種類

記号 口径
無 下記以外全て
H 3CH, 8CH, 25CH

※1　上記以外の流体も取り扱っております。こちらからお問い合わせください。

※2　一般鉱物油仕様と水グリコール系作動油仕様では同じろ過精度でもろ材や構成が異なる場合があります。

※3　20U,40Uは水グリコール系作動油には使用できません。

※4　高耐圧エレメントにはリリーフ弁は無しとなります。

フィルタ　　型式表示例：F-GF-A-03-2-3C-IV

エレメント　型式表示例：P-F-GF-A-03-2-3C

シール材　　型式表示例：SA-F-GF-A-03
